При строительстве кирпичного дымохода важно правильно рассчитать количество необходимых материалов. Правильный расчет позволит избежать недостачи или избытка кирпича и смеси, что в свою очередь сэкономит время и деньги.

Первое, на что стоит обратить внимание – это высота дымохода. Обычно стандартная высота составляет не менее 5 метров, но она может быть увеличена.

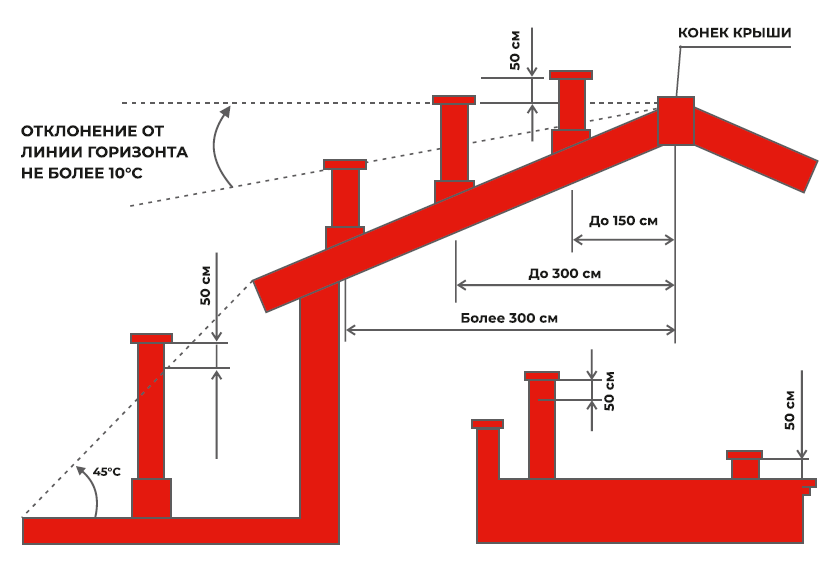

Высота дымохода должна рассчитываться в строгом соответствии с пунктом 5.10 свода правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование Требования пожарной безопасности» (утв. приказом МЧС РФ от 21 февраля 2013 г. N 116).

Согласно сложившейся практике, дымовые трубы подразделяются на: «четверик», «пятерик» и «шестерик». Такие наименования приняты в кругу печников и обозначают количество кирпичей в одном ряду кладки дымохода.

Кроме этого, труба может быть «многоканальной» (когда в теле трубы присутствует несколько отдельных каналов). Каналы такой трубы могут быть использованы как для удаления дыма, так и для вентиляции помещения.

Согласно своду правил СП 7.13130.2013 п. 5.11 толщина кирпичного дымохода должна составлять не менее 120мм. При толщине шва 5-8 мм в 1 погонном метре трубы 14 рядов кладки, а на 1 кирпич требуется 0.6кг раствора, соответственно расход составит:

·        На «четверик» – 56 кирпичей и 45 кг раствора (наружный размер 380х380 мм, внутренние размеры 140х140 мм).

·        На «пятерик» – 70 кирпичей и 56 кг раствора (наружный размер 380х510 мм, внутренние размеры 140х270 мм).

·        На «шестерик» – 84 кирпичей и 67 кг раствора (наружный размер 510х510 мм, внутренние размеры 270х270 мм).

Пример расчета для трубы «четверик» высотой 5м:

Для начала умножим количество рядов кладки на количество кирпичей в 1 ряду, для «четверика» это 4шт, то есть 14х4 = 56 шт. Далее расчет продолжаем по формуле: количество кирпичей х высоту трубы х (вес 1 кирпича + вес раствора на 1 кирпич) кг), то есть 56шт х 5м х (4кг + 0,6кг) = 1288 кг.

Часто возникает необходимость облегчить вес кирпичной трубы, тогда применяется следующая технология: трубу выводят выше перекрытий 1 этажа, ставят переходник с кирпичной трубы на металлическую трубу «сэндвич» и продолжают дымоход ей. При этом сечения кирпичной трубы соответствуют следующим значениям:

·        «Четверик» = круглой трубе ø 160мм.

·        «Пятерик» = круглой трубе ø 200мм.

·        «Шестерик» = круглой трубе ø 300мм.

Если труба «сэндвич» будет расположена относительно далеко от конька кровли, то ее необходимо защитить снегоудерживающими упорами для исключения ее сноса под тяжестью снега и льда.

Для надежности и продления срока службы кирпичной трубы мы рекомендуем «одеть» ее в металлический кожух выше линии кровли, а внутреннюю поверхность трубы загильзовать одинарной трубой из нержавеющей стали до уровня задвижки, расположенной в теплой части помещения.

При заказе кирпичной печи «под ключ», специалисты Печного центра Ками замеряют угол кровли еще при первом осмотре объекта, делают чертежи, по которым к моменту завершения печи изготавливается кожух. Заказать кожух для кирпичной трубы по своим размерам можно написав на почту mail@kamicenter.ru или оставив заявку по телефону 88142555655.
